Info

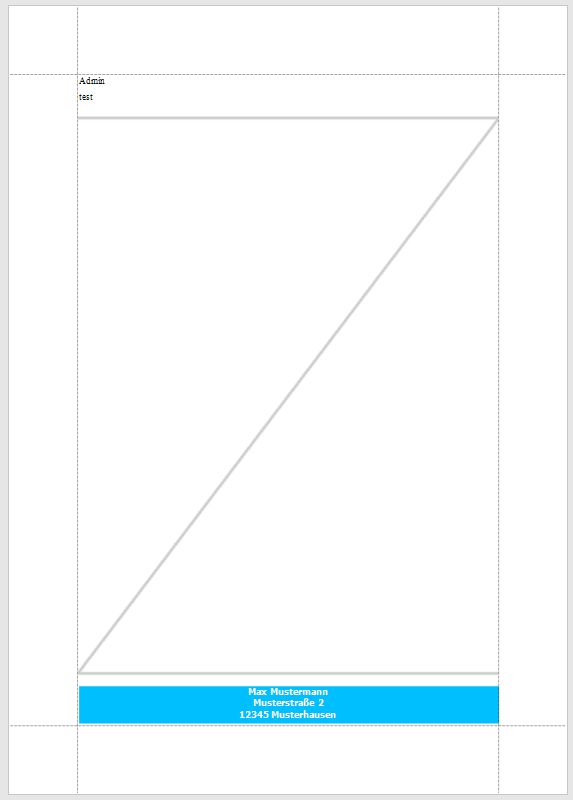

Um nach dem Ende des Berichts ein "Z" einzufügen, damit der Zwischeninhalt nicht manipuliert werden kann, muss ein Skript zum Bericht hinzugefügt werden.




Imports DevExpress.XtraPrinting.Drawing

Private Sub rpt_Generic_FillEmptySpace(ByVal sender As Object, ByVal e As DevExpress.XtraReports.UI.BandEventArgs)
Dim bandHeight As Integer = GraphicsUnitConverter.Convert(e.Band.Height, ReportUnit.ToDpi(), ReportUnit.HundredthsOfAnInch.ToDpi())
If bandHeight <= 30 Then
   Return
End If

Dim bandWidth As Integer = GraphicsUnitConverter.Convert(Me.PageWidth- Me.Margins.Left - Me.Margins.Right, ReportUnit.ToDpi(), ReportUnit.HundredthsOfAnInch.ToDpi())


  ' Obtain the empty space dimensions.
Dim size As New Size(bandWidth, bandHeight - 30)
Dim sizeInPixels As Size = XRConvert.Convert(size, GraphicsDpi.HundredthsOfAnInch, GraphicsDpi.Pixel)

' Draw a Z-mark bitmap.
Dim zBitmap As New Bitmap(sizeInPixels.Width, sizeInPixels.Height)
Dim gr As Graphics = Graphics.FromImage(zBitmap)
Using pen As New Pen(Color.FromArgb(205, 205, 205), 4)
   Dim points As Point() = New Point() {New Point(0, 4), New Point(sizeInPixels.Width, 4), New Point(0, sizeInPixels.Height - 4), New Point(sizeInPixels.Width, sizeInPixels.Height - 4)}
   gr.DrawLines(pen, points)
End Using

' Create a picture control, place it within the report
' and assign the bitmap to the control.
Dim pictureBox As New XRPictureBox()
pictureBox.BackColor = Color.Transparent
pictureBox.Size = size
pictureBox.Location = New Point(0, 15)
pictureBox.ImageSource = New ImageSource(zBitmap)
e.Band.Controls.Add(pictureBox)
End Sub





Info

Die Funktion FillEmptySpace muss eventuell aus dem Menü im Skriptdesigner zuvor erstellt, und dann mit Daten gefüllt werden da die Funktion je nach Berichtstyp eine andere Bezeichnung hat.
